Laporan Praktikum Komdat dan Jarkom

Jumpa lagi agan - agan ..
Sesuai janji saya pada tulisan sebelumnya mengenai Laporan Praktikum Komunikasi Data dan Jaringan Komputer Posting Sebelumnya.. kalau saya bakal upload File Laporan Praktikum yang ketujuh ..
Nah, langsung aja gan...

7. Praktikum Komunikasi Data dan Jaringan Komputer.

INSTALASI JARINGAN WIRELESS LAN INFRASTRUKTUR

INSTALASI FTP SERVER

ADMINISTRASI FTP SERVER.

download di sini

thanks agan - agan . mudah - mudahan bermanfaat y :)

Read More

Laporan Praktikum Komunikasi Data dan Jaringan Komputer

Hallo agan - agan , udah lama ini gak jumpa lewat coretan - coretan ....
Nah,
bagi agan - agan yang lagi Praktikum Komunikasi Data dan Jaringan Komputer, Mbak Nhoe punya laporannya Praktikum-nya ini, tapi baru sampe laporan praktikum 6. Soalnya Saya juga belum praktik yang ke 7 ampe seterus-terus terusnya...

Langsung aja ni gan..

1. Praktikum Komunikasi Data dan Jaringan Komputer

Instalasi Kabel STRAIGHT – THROUGH Dan Kabel CROSS – OVER

download di sini

2. Praktikum Komunikasi Data dan Jaringan Komputer

INSTALASI JARINGAN POINT TO POINT DENGAN KABEL CROSS , Serta SETTING IP ADDRESS

download di sini

3.  Praktikum Komunikasi Data dan Jaringan Komputer

INSTALASI JARINGAN WIRELESS LAN AD-HOC &

SETTING IP ADDRESS serta SHARING FOLDER & FILE

download di sini

4.  Praktikum Komunikasi Data dan Jaringan Komputer

INSTALASI JARINGAN LAN DENGAN KABEL UTP STRAIGHT &

SETTING IP ADDRESS &

SHARING FOLDER DAN FILE

download di sini

5.  Praktikum Komunikasi Data dan Jaringan Komputer

INSTALASI JARINGAN WIRELLES LAN INFRASTRUKTUR &

SETTING IP ADDRESS &

SHARING FILE DAN FOLDER &

SHARING PRINTER

download di sini

6.  Praktikum Komunikasi Data dan Jaringan Komputer

INSTALASI JARINGAN WIRELLES LAN INFRASTRUKTUR &

INSTALASI WEB SERVER

download di sini

:) Mudah - mudahan bermanfaat y

Don't Forget to follow me @nhunu_nurjanna y'

Read More

Cara Membuat Blog

Blogspot adalah salah satu layanan blog gratis yang merupakan salah satu produk dari google.com. Jadi, sebelum membuat blog di blogspot , terlebih dahulu , kita harus daftar di google mail atau gmail. Untuk daftar di gmail, silahkan buka http://www.gmail.com/ untuk mendaftarkan account Gmail Anda.

                         Gambar 1.1         Sign In ke Gmail

          Jika Anda ingin membuat blog untuk berbisnis (mencari Dollar di Internet / google adsense) Anda disarankan untuk menggunakan Blogger karena Blogger adalah milik google.inc dan akan memudahkan Anda dalam google adsense. Penyetujuan adsense oleh google adsense dan untuk membuatnya pun tidak sesulit yang lainnya, Anda buka www.blogger.com maka akan tampil halaman utama dari blogger.com.

Setelah itu Anda akan masuk ke halaman utama Dashboard blogger. Di dashboard ini Anda bisa membuat blog , menulis posting, mengatur tema dan lain-lain. Untuk membuat blog pertama kali klik tombol BUAT BLOG.

                                         Gambar 1.2   klik Blog Baru

Kemudian , Isi nama Tampilan Halaman Anda



                   Gambar 1.3    Isi Tampilan nama blog anda dan pilih tema

Setelah langkah-langkah diatas , blog Anda sudah berhasil dibuat. Untuk menulis posting silahkan klik tombol Pensil , sedangkan untuk melihat tampilan blog yang masih kosong (belum  ada artikelnya) silahkan klik tombol Lihat Blog.

                                      Gambar 1.4

Blog Anda telah siap

Read More

Mikroprosessor



Mikroprosesor adalah sebuah chip (IC) yang bekerja dengan program. Cara kerja sebuah Mikroprosesor diarahkan oleh suatu program dalam kode-kode bahasa mesin yang telah dimasukkan terlebih dahulu ke dalam sebuah memori. Di dalam Mikroprosesor terdiri dari rangkaian digital, pengolah logika aritmatika, rangkaian sekuensial berupa ALU (Aritmatic Logic Unit) ,CU ( Control Unit ) dan Register-register di dalamnya.

Berikut adalah fungsi , arsitektur dan fungsi pin mikroprosesor dalam interfacing.

1.1              Fungsi Mikroprosessor

Fungsi Mikroprosesor adalah sebagai pengontrol atau pengolah utama dalam suatu rangkaian elektronik yaitu sebagai tempat pemprosesan intruksi-instruksi program.Mikroprosesor disebut juga dengan CPU (Central Processing Unit ).

1.2              Arsitektur Mikroprosesor

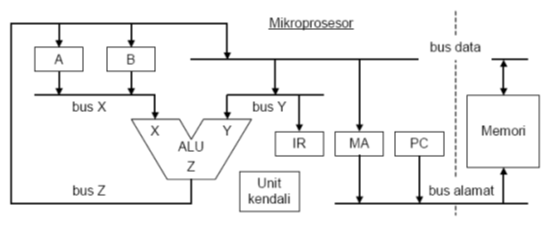

Gambar 1.1. Arsitektur umum mikroprosesor

Ada tiga jenis arsitektur Mikroprosesor:

1.         Arsitektur I/O Terisolasi

Mikroprosesor dengan arsitektur I/O Terisolasi menggunakan disain pengalamatan atau pemetaan I/O terpisah atau terisolasi dengan pengalamatan atau pemetaan memori. Pengalamatan I/O menggunakan sebagian dari jumlah saluran alamat (Address Buss) sedangkan pengalamatan memori menggunakan semua saluran alamat (Address Buss).

Metode I/O terisolasi menggunakan akumulator pada CPU untuk menerima informasi dari I/O atau mengeluarkan informasi ke bus I/O selama operasiInput Output. Tidak ada Register lain selain akumulator yang terpakai untuk akses I/O. Metode I/O Terisolasi disebut juga dengan I/O akumulator. Konsep ini memiliki pengaruh penting pada program komputer yaitu:

·         Instruksi yang digunakan hanya dua kode operasi yaitu IN dan OUT

·         Informasi/data yang ada pada akumulator harus dialihkan pada suatu lokasi penyimpanan sementara sebelum ada operasi I/O berikutnya

·         Perlu ada tambahan instruksi pada program pengalihan data/informasi pada akumulator

Keuntungan metode I/O terisolasi:

·         Komputer dapat mengalihkan informasi/data ke atau dari CPU tanpa menggunakan memori. Alamat atau lokasi memori untuk rangkaian memori bukan untuk operasi I/O.

·         Lokasi memori tidak terkurangi oleh sel-sel I/O Instruksi I/O lebih pendek sehingga dapat dengan mudah dibedakan dari instruksi memori.

·         Pengalamatan I/O menjadi lebih pendek dan perangkat keras untuk pengkodean alamat lebih sederhana.

Kerugian metode I/O terisolasi:

Lebih banyak menggunakan penyemat pengendalian pada Mikroprosesornya.Mikroprosesor buatan Intel dan Mikroprosesor buatan Zilog menggunakan arsitektur I/O Terisolasi.

2.         Arsitektur I/O Terpetakan dalam Memori

Mikroprosesor dengan arsitektur I/O terpetakan dalam memori menyatukan sel-sel I/O dalam pengalamatan yang bersama dengan sel-sel memori. I/O yang terpetakan dalam memori menunjukkan penggunaan instruksi tipe memori untuk mengakses alat-alat I/O.

I/O yang dipetakan dalam memori memungkinkan CPU menggunakan instruksi yang sama untuk alih memori seperti yang digunakan untuk alih I/O. Sebuah pintu I/O diperlakukan seperti sebuah lokasi memori. Keuntungan sistim ini adalah instruksi yang dipakai untuk pembacaan dan penulisan memori dapat digunakan untuk memasukkan dan mengeluarkan data pada I/O.

Kerugiannya pertama tiap satu pintu I/O mengurangi satu lokasi memori yang tersedia. Kedua alamat lokasi I/O memerlukan 16 bit saluran. Ketiga instruksi I/O yang dipetakan dalam memori lebih lama dari instruksi I/O terisolasi.

3.         Arsitektur Harvard

Arsitektur Harvard menggunakan disain yang hampir sama dengan arsitektur I/O terisolasi. Perbedaannya pada arsitektur harvard antara memori program dan memori data dipisahkan atau diisolasi.

Pemisahan antara memori program dan memori data menggunakan perintah akses memori yang berbeda. Harvard arsitektur ditinjau dari kemampuan jumlah memori lebih menguntungkan.

Read More

Tips Agar Hasil Solderan Baik

Halloww kawann,
Tips & Trik kali ini, yaaaahh dari pengalaman saya dulu waktu masih Sekolah di STM. Prenkk tau kan kadang kalo kita menyolder rangkaian , timah, komponen dan papan Pcb-nya kadang gak lengket. Atauuwww lengket tapi timahnya kebanyakan , pokoknya hasil solderannya gak rapi gituuu. yapzz daripada ber-story ria ,Nah langsung saja , berikut Tips -nya :

1. Bersihkan terlebih dahulu Jalur rangkaian pada Papan Pcb menggunakan amplas halus.
    (setelah diamplas gak usah disentuh lagi y' jalurnya).
2. Kemudian bersihkan kaki - kaki komponen yang akan disolder.
3. Agar tata letak komponen lebih baik , sebaiknya solder terlebih dahulu komponen kecil dan pendek. Misalnya; di rangkaian kita ada yang menggunakan kabel jumper dan resistor, sebaiknya komponen tersebut yang terlebih dahulu disolder. Agar tata letak komponen rangkaian kita rapi.
4. Agar pada saat menyolder komponen lancar dan timahnya tidak menggumpal, sebaiknya amplas atau kikir terlebih dahulu ujung soldernya sampai terlihat bersih. Bersihkan sebelum dipanaskan.

yapzz sekian tipsnya, selamat mencoba dan semoga berhasil y rangkaiannya :)
salam

Read More

Fungsi Pin Mikroprosessor Z80 dan Intel 8086

FUNGSI PIN MIKROPROSESSOR Z80

• M1* (Machin Cycle One: satu siklus mesin) merupakan pin keluaran aktif rendah jika CPU sedang mengambil sandi operasi instruksi dari memori. Pada saat ini bus alamat berisi alamat memori seperti data yang ada pada Register PC, dan data bus mengarah masuk.

• MREQ* (Memori Request: pesan memori) merupakan pin Keluaran aktif rendah pada waktu saluran alamat berisi alamat memori

• IORQ* (Input Output Request: pesan Input Output) Keluaran aktif rendah pada waktu saluran alamat A0 s/d A7 berisi alamat I/O

• RD* (Read: Baca) Keluaran aktif rendah pada waktu CPU melakukan operasi baca/memasukkan data

• WR* (Write: Tulis) Keluaran aktif rendah pada waktu CPU melakukan operasi tulis/mengeluarkan data

• RFSH* (Refresh: Penyegaran) Keluaran aktif rendah jika CPU mengeluarkan alamat memori untuk menyegarkan memori mekanik

• HALT* Keluaran aktif rendah pada saat CPU melaksanakan instruksi Halt/berhenti

• WAIT* Masukan dibuat aktif rendah oleh alat luar yang menyela kerja CPU

• INT* (Interrupt: interupsi) Masukan aktif rendah jika ada luar yang meminta layanan interupsi

• NMI* (Non Mascable Interrupt: interupsi yang tidak bisa dihalang) Masukan aktif rendah jika ada selaan yang yang tak dapat dihalangi

• RESET* Masukan dibuat aktif rendah oleh alat luar untuk membuat CPU ada dalam keadaan awal

• BUSRQ* (Buss Request: pesan bus) Sinyal masukan yang dibuat aktif rendah jika ada alat luar yang meminjam bus sistem

• BUSAK* (Bus Akcnowledge) Keluaran aktif rendah yang menandakana CPU mengijinkan peminjaman bus sistem.

FUNGSI PIN Intel 8086

• AD15-AD0 Sebagia address multiplexer dimana (ALE=1) /data bus(ALE=0)

• A19/S6-A16/S3 (multiplexed) Sebagai 4 bit terakhir dengan 4 bits dari 20-bit address A16 s/d A19 Atau status bits S6- S3.

• M/IO Sebagai indikasi apakah alamar memory atau alamat Input Output.

• RD Ketika 0, data bus menujukan pembacaraan dari memory atau dari I/O device.

• WR Berfungsi kepada mikroproses untuk menunjuk ke memory atau I/O device melalui data bus. Jika 0, maka data bus telah valid data.

• ALE (Address latch enable) Ketika 1, address data bus melakukan penulisan pada memory atau I/O address.

• DT/R (Data Transmit/Receive) Data bus sebagai transmitting/receiving data.

• DEN (Data bus Enable) mengerakkan data bus di luar buffer.

• S7: Logic 1, S6: Logic 0.

• S5: Jika tidak ada flag bits, dimana hanya untuk alamat yang sesuai denngan kondisinya

• S4-S3: Memberikan status pada segment saat akses selama mengunakan power.

• S2, S1, S0: Mengindikasi fungsi bus cycle (decoded by 8288).

• INTR (Interrupt Request) Ketika INTR=1 dan IF=1, maka mikroprosesor menyediakannya service interrupt. INTA kembali aktif seletah intruksinya lengkap.

• INTA (Interrupt Acknowledge) mikroprosesor merespon pada INTA. Karena tabel vektor dapat tepisah dan akan menuju data bus.

• NMI (Non-maskable interrupt) Fungsi seperti INTR, Jika flag bit tidak disetujui, dan juga berfungsi sebagai intrupsi pada vektor 2.

• CLK (Clock) input mempunyai duty cycle of 33% (high for 1/3 and low for 2/3s)

• VCC/GND Power supply (5V) and GND (0V).

• MN/ MX untuk mode minimum (5V) atau mode maximum (0V) secara operasi.

• BHE (Bus High Enable). Mengaktifkan sebagian data bus yang sangat penting (D15 -D 8 ) selama operasi pembacaan dan penulisan.

• READY melakukan proses tunggu yang telah ditetapkan (pengontrolan memori dan I/O pada proses pembacaan atau penulisan) oleh mikroprosesor.

• RESET Mikroprosesor akan melakukan reset jika pin ini mendapat high selama 4 clock. Pelaksaan intruksi dimulai dari alamat FFFF0H dan IF flag berkondisi clear.

• TEST Masukan yang dicheck oleh intruksi WAIT. Umumnya terhubung dengan coprosesor 8087.

• HOLD meminta Direct Memory Access (DMA). ketika 1, mikroprosesor berhenti dan dan Bus address, data dan kontrol dalam kondisi high-impedance state.

• HLDA (Hold Acknowledge) Suatu indikasi pada mikroprosesor bahwa proses HOLD sementara berlangsung.

• RO/GT1 and RO/GT0 (Request/grant) meminta/membantu Direct Memory Access (DMA) selama proses operasi mode maksimum.

• LOCK memberikan output berfungsi mengunci coprosesor ekternal pada sistem.

• QS1 and QS0 (queue status) menunjukan status antrian intruksi internal. Pin ini   digunakan aritmatika coprocessor (8087).
